Tujuan Lab :
- Agar setiap PC dapat mengakses internet dengan menggunakan server internet
- Dapat menerjemahkan alamat IPv4 dari IP private ke IP public agar dapat akses internet

Materi Lab :
- Konfigurasi router dengan menggunakan EIGRP : untuk menghubungkan beberapa router
- InterVLAN
- Konfigurasi Static NAT untuk bagian sebelah kiri dan sebelah kanan : berguna untuk menterjemahkan alamat IPv4 dari IP Private ke IP Public agar bisa akses ke internet.
- Konfigurasi VLAN dengan trunk dan menghubungkan ke router dengan encapsulation
- Spanning-tree portfast


Konfigurasi Lab :

Konfigurasi pertama yang akan kita lakukan adalah konfigurasi di Switch 1, disini kita hanya perlu mengkonfigurasi hostname dan portfast interface yang menuju ke client.


    Switch>enable
    Switch#configure terminal
    Switch(config)#hostname IDN-SW1
    IDN-SW1(config)#

Kemudian tahap selanjut nya kita melakukan konfigurasi di IDN-SW2. Disini kita mengkonfigurasi hostname dan Vlan yang menuju ke router (mode trunk) dan client (mode access).

    Switch>enable
    Switch#configure terminal
    Switch(config)#hostname IDN-SW2
    IDN-SW2(config)#vlan 100
    IDN-SW2(config-vlan)#name semarang
    IDN-SW2(config-vlan)#exit

    IDN-SW2(config)#vlan 200
    IDN-SW2(config-vlan)#name jakarta
    IDN-SW2(config-vlan)#exit

    IDN-SW2(config)#interface fastEthernet 0/5
    IDN-SW2(config-if)#switchport mode trunk
    IDN-SW2(config-if)#exit

    IDN-SW2(config)#interface fastEthernet 0/1
    IDN-SW2(config-if)#switchport mode access
    IDN-SW2(config-if)#switchport access vlan 100
    IDN-SW2(config-if)#exit

    IDN-SW2(config)#interface fastEthernet 0/2
    IDN-SW2(config-if)#switchport mode access
    IDN-SW2(config-if)#switchport access vlan 100
    IDN-SW2(config-if)#exit

    IDN-SW2(config)#interface fastEthernet 0/3
    IDN-SW2(config-if)#switchport mode access
    IDN-SW2(config-if)#switchport access vlan 200
    IDN-SW2(config-if)#exit

    IDN-SW2(config)#interface fastEthernet 0/4
    IDN-SW2(config-if)#switchport mode access
    IDN-SW2(config-if)#switchport access vlan 200
    IDN-SW2(config-if)#exit

Tahap selanjutnya yaitu konfigurasi di IDN-SW3, untuk command nya sama dengan apa yang dilakukan pada Switch 1

    Switch>enable
    Switch#configure terminal
    Switch(config)#hostname IDN-SW1
    IDN-SW1(config)#

Sekarang kita lanjut konfigurasi bagian nat nya, dimulai dari sebelah kiri yaitu di router IDN-R1

    Router>enable
    Router#configure terminal
    Router(config)#hostname IDN-R1
    IDN-R1(config)#interface fastEthernet 0/0
    IDN-R1(config-if)#ip address 11.11.11.1 255.255.255.0
    IDN-R1(config-if)#no shutdown
    IDN-R1(config-if)#exit

    IDN-R1(config)#Interface se2/0
    IDN-R1(config-if)#ip address 13.13.13.1 255.255.255.0
    IDN-R1(config-if)#no shutdown
    IDN-R1(config-if)#exit

    IDN-R1(config)#interface fastEthernet 1/0
    IDN-R1(config-if)#ip address 12.12.12.1 255.255.255.0
    IDN-R1(config-if)#no shutdown
    IDN-R1(config-if)#exit

    IDN-R1(config)#router eigrp 100
    IDN-R1(config-router)#no auto-summary
    IDN-R1(config-router)#network 12.12.12.0
    IDN-R1(config-router)#network 13.13.13.0
    IDN-R1(config-router)#network 11.11.11.0
    IDN-R1(config-router)#exit

Mengkonfigurasi statik NAT , yang fungsinya jika nanti ada trafik dari luar yang mau meuju ke IP 11.11.11.11 maka router IDN-R1 akan memforward paket ke IP 12.12.12.2

    IDN-R1(config)#ip route 0.0.0.0 0.0.0.0 12.12.12.2
    IDN-R1(config)#int fa1/0
    IDN-R1(config-if)#ip nat inside
    IDN-R1(config-if)#exit

    IDN-R1(config)#int fa0/0
    IDN-R1(config-if)#ip nat outside
    IDN-R1(config-if)#exit

    IDN-R1(config)#ip nat inside source static 12.12.12.2 11.11.11.11
    IDN-R1(config)#exit

Setelah konfigurasi di IDN-R1 lalu kita lanjut ke IDN-R2


    Router>enable
    Router#configure terminal
    Router(config)#hostname IDN-R2
    IDN-R2(config)#interface fastEthernet 0/0
    IDN-R2(config-if)#ip address 10.10.10.1 255.255.255.0
    IDN-R2(config-if)#no shutdown
    IDN-R2(config-if)#exit

    IDN-R2(config)#interface fastEthernet 1/0
    IDN-R2(config-if)#ip address 11.11.11.2 255.255.255.0
    IDN-R2(config-if)#no shutdown
    IDN-R2(config-if)#exit

    IDN-R2(config)#router eigrp 100
    IDN-R2(config-router)#no auto-summary
    IDN-R2(config-router)#network 10.10.10.0
    IDN-R2(config-router)#network 11.11.11.0
    IDN-R2(config-router)#exit

Kemudian kita lakukan verifikasi dengan cara melakukan test ping dari IDN-Server1 ke IP 11.11.11.11

Untuk mengecek konfigurasi nat dapat melakukan perintah #show ip nat statistics


Kemudian selanjutnya kita konfigurasi untuk nat di router yang sebelah kanan



    Router>enable
    Router#configure terminal
    Router(config)#hostname IDN-R4
    IDN-R4(config)#interface fastEthernet 0/0
    IDN-R4(config-if)#ip address 23.23.23.1 255.255.255.0
    IDN-R4(config-if)#no shutdown
    IDN-R4(config-if)#exit

    IDN-R4(config)#Interface se2/0
    IDN-R4(config-if)#ip address 16.16.16.2 255.255.255.0
    IDN-R4(config-if)#no shutdown
    IDN-R4(config-if)#exit

    IDN-R4(config)#interface fastEthernet 1/0
    IDN-R4(config-if)#ip address 21.21.21.1 255.255.255.0
    IDN-R4(config-if)#no shutdown
    IDN-R4(config-if)#exit

    IDN-R4(config)#router eigrp 100
    IDN-R4(config-router)#no auto-summary
    IDN-R4(config-router)#network 23.23.23.0
    IDN-R4(config-router)#network 16.16.16.0
    IDN-R4(config-router)#network 21.21.21.0
    IDN-R4(config-router)#exit

    IDN-R4(config)#ip route 0.0.0.0 0.0.0.0 23.23.23.2
    IDN-R4(config)#int fa0/0
    IDN-R4(config-if)#ip nat inside
    IDN-R4(config-if)#exit

    IDN-R4(config)#int fa1/0
    IDN-R4(config-if)#ip nat outside
    IDN-R4(config-if)#exit

    IDN-R4(config)#ip nat inside source static 23.23.23.2 21.21.21.21
    IDN-R4(config)#exit

Lalu kita lakukan konfihurasi di IDN-R5 nya



    Router>enable
    Router#configure terminal
    Router(config)#hostname IDN-R5
    IDN-R5(config)#interface fastEthernet 0/0
    IDN-R5(config-if)#ip address 21.21.21.2 255.255.255.0
    IDN-R5(config-if)#no shutdown
    IDN-R5(config-if)#exit

    IDN-R5(config)#interface fastEthernet 1/0
    IDN-R5(config-if)#ip address 20.20.20.1 255.255.255.0
    IDN-R5(config-if)#no shutdown
    IDN-R5(config-if)#exit

    IDN-R5(config)#router eigrp 100
    IDN-R5(config-router)#no auto-summary
    IDN-R5(config-router)#network 21.21.21.0
    IDN-R5(config-router)#network 20.20.20.0
    IDN-R5(config-router)#exit

Setelah selesai, lakukan verifikasi dengan cara test ping IP di IDN-Server2 ke static NAT 21.21.21.21 yang nantinya akan di forward oleh router ke ip pc lokal 23.23.23.2


Tahapan selanjutnya melakukan konfigurasi trunk dot1Q dan konfigurasi routing di IDN-R3



    Router>enable
    Router#configure terminal
    Router(config)#hostname IDN-R3
    IDN-R3(config)#interface fastEthernet 0/0
    IDN-R3(config-if)#no shutdown
    IDN-R3(config-if)#exit

    IDN-R3(config)#interface fa0/0.100
    IDN-R3(config-subif)#encapsulation dot1Q 100
    IDN-R3(config-subif)#ip address 14.14.14.1 255.255.255.0
    IDN-R3(config-subif)#exit

    IDN-R3(config)#interface fa0/0.200
    IDN-R3(config-subif)#encapsulation dot1Q 200
    IDN-R3(config-subif)#ip address 15.15.15.1 255.255.255.0
    IDN-R3(config-subif)#exit

    IDN-R3(config)#interface Serial0/0/0
    IDN-R3(config-if)#ip address 13.13.13.2 255.255.255.0
    IDN-R3(config-if)#no shutdown
    IDN-R3(config-if)#exit

    IDN-R3(config)#interface Serial0/0/1
    IDN-R3(config-if)#ip address 16.16.16.1 255.255.255.0
    IDN-R3(config-if)#no shutdown
    IDN-R3(config-if)#exit

    IDN-R3(config)#router eigrp 100
    IDN-R3(config-router)#no auto-summary
    IDN-R3(config-router)#network 13.13.13.0
    IDN-R3(config-router)#network 16.16.16.0
    IDN-R3(config-router)#network 14.14.14.0
    IDN-R3(config-router)#network 15.15.15.0
    IDN-R3(config-router)#exit

Untuk verifikasi ini, pastikan semua PC dari PC1-PC8 sudah bisa di ping satu sama lain.

Oke, Selanjut nya kita mengatur DNS di IDN-Server1 dan IDN-Server2

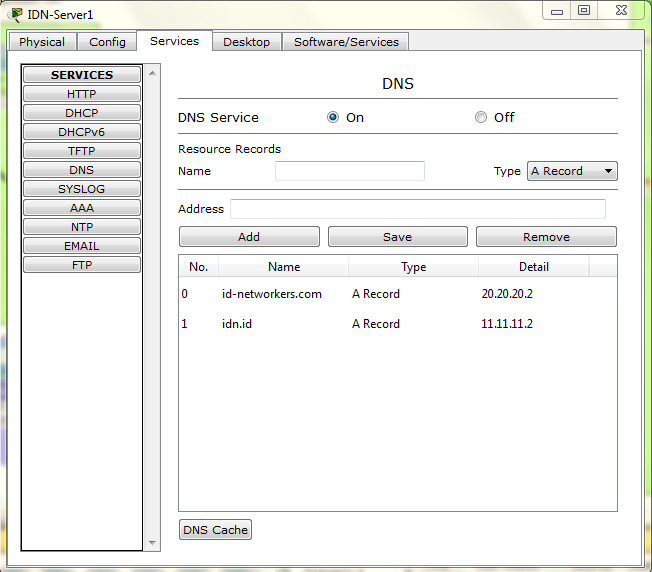

Lakukan pengaturan parameter seperti pada gambar di bawah yaitu:




    Atur DNS record id-networkers.com (20.20.20.2) dan idn.id (10.10.10.2)
    Tambahkan  DNS (10.10.10.2) pada PC 1-4
    Tambahkan DNS (20.20.20.2) pada PC 5-8

Setelah sudah dilakukan konfigurasi, kita lakukan verifikasi DNS server dan Web Server dengan cara akses Web Server IDN-Server1 dan IDN-Server2 pada setiap PC
